다이오드 리미터와 클램퍼 예비레포트

안녕하세요!! 평생 행복 하고픈 콘텐츠 마케터 입니다.

오늘은 해피캠퍼스에서 발췌한 “실험 5. 다이오드 리미터와 클램퍼 예비레포트” 내용을 정리하여 알려드립니다.



목차

1. 실험목적
2. 실험 이론
3. 실험 방법
4. 예상 결과
5. 참고문헌



본문내용일부

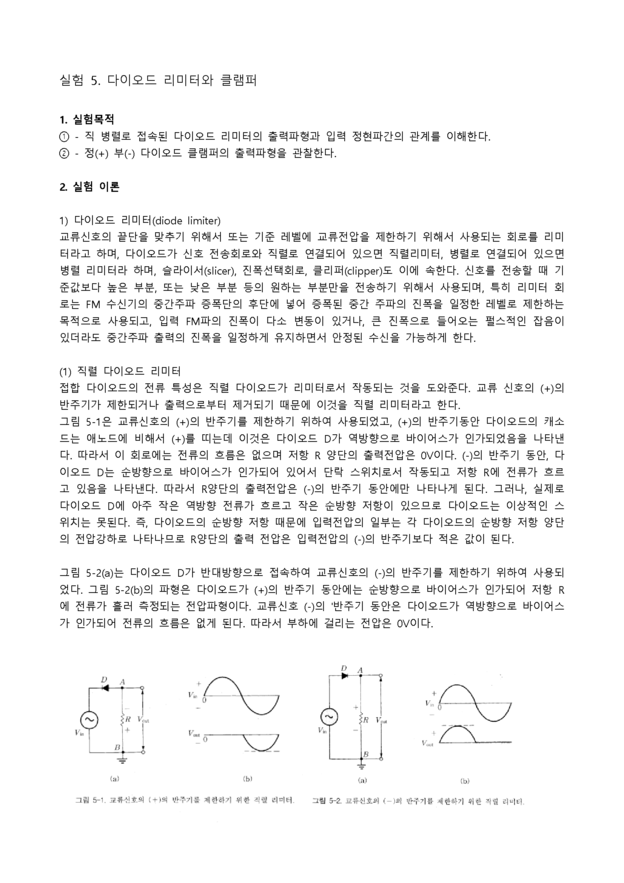

1. 실험목적
- 직 병렬로 접속된 다이오드 리미터의 출력파형과 입력 정현파간의 관계를 이해한다.
- 정(+) 부(-) 다이오드 클램퍼의 출력파형을 관찰한다.

2. 실험 이론

1) 다이오드 리미터(diode limiter)
교류신호의 끝단을 맞추기 위해서 또는 기준 레벨에 교류전압을 제한하기 위해서 사용되는 회로를 리미터라고 하며, 다이오드가 신호 전송회로와 직렬로 연결되어 있으면 직렬리미터, 병렬로 연결되어 있으면 병렬 리미터라 하며, 슬라이서(slicer), 진폭선택회로, 클리퍼(clipper)도 이에 속한다. 신호를 전송할 때 기준값보다 높은 부분, 또는 낮은 부분 등의 원하는 부분만을 전송하기 위해서 사용되며, 특히 리미터 회로는 FM 수신기의 중간주파 증폭단의 후단에 넣어 증폭된 중간 주파의 진폭을 일정한 레벨로 제한하는 목적으로 사용되고, 입력 FM파의 진폭이 다소 변동이 있거나, 큰 진폭으로 들어오는 펄스적인 잡음이 있더라도 중간주파 출력의 진폭을 일정하게 유지하면서 안정된 수신을 가능하게 한다.

(1) 직렬 다이오드 리미터
접합 다이오드의 전류 특성은 직렬 다이오드가 리미터로서 작동되는 것을 도와준다. 교류 신호의 (+)의 반주기가 제한되거나 출력으로부터 제거되기 때문에 이것을 직렬 리미터라고 한다.
그림 5-1은 교류신호의 (+)의 반주기를 제한하기 위하여 사용되었고, (+)의 반주기동안 다이오드의 캐소드는 애노드에 비해서 (+)를 띠는데 이것은 다이오드 D가 역방향으로 바이어스가 인가되었음을 나타낸다. 따라서 이 회로에는 전류의 흐름은 없으며 저항 R 양단의 출력전압은 0V이다. (-)의 반주기 동안, 다이오드 D는 순방향으로 바이어스가 인가되어 있어서 단락 스위치로서 작동되고 저항 R에 전류가 흐르고 있음을 나타낸다. 따라서 R양단의 출력전압은 (-)의 반주기 동안에만 나타나게 된다. 그러나, 실제로 다이오드 D에 아주 작은 역방향 전류가 흐르고 작은 순방향 저항이 있으므로 다이오드는 이상적인 스위치는 못된다. 즉, 다이오드의 순방향 저항 때문에 입력전압의 일부는 각 다이오드의 순방향 저항 양단의 전압강하로 나타나므로 R양단의 출력 전압은 입력전압의 (-)의 반주기보다 적은 값이 된다.



참고문헌

대학전자회로 실험/신인철,어진우,최진규,이승훈 지음
